Hướng dẫn cách in bản vẽ trong cad mới nhất 2020
Chỉ dẫn phương pháp IN BẢN VẼ CAD CHI TIẾT ĐỂ CÓ MỘT BẢN IN đẹp VÀ ĐÚNG KỸ THUẬT
- Gọi cửa sổ cai quản in ấn Plot – Model

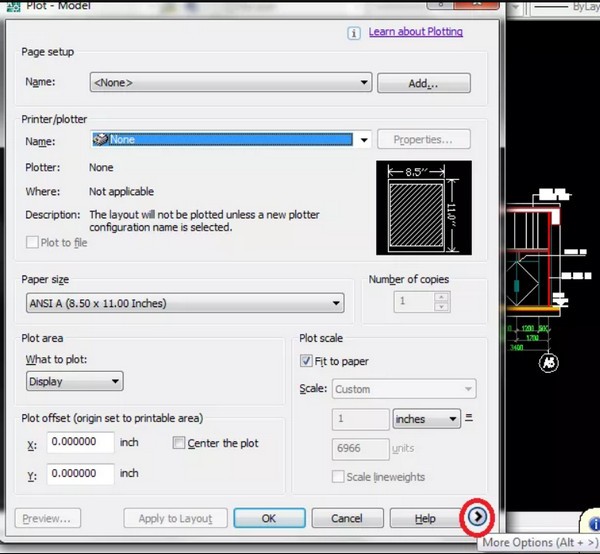

đầu tiên hãy tất nhiên rằng máy in đã được liên kết với máy tính và setup driver đa số, giấy in, mực in đang được nạp đầy. Khi đang chuẩn bị mọi thứ ổn thỏa, hãy nhấn tổ hợp phím Ctrl + P để mở cửa sổ quản lý in Plot – Model. bấm More để xây dựng rộng setup nét in

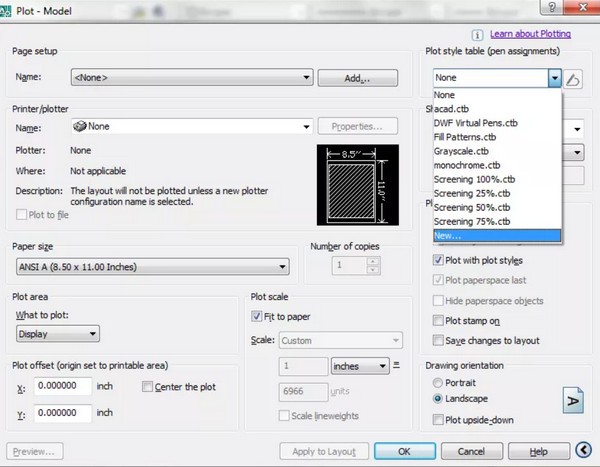

2. Tại phần xây dựng rộng, click vào tùy chọn ở tab Plot style Table, lựa chọn New để tạo nét in mới, sau đó một cửa sổ hiện lên, chọn Start from scratch rồi click Next
Nhập tên nét in vào mục File name để tiện cai quản sau đó nhấn Next.
Lưu ý: lựa chọn Use this plot phong cách for the current drawing để cài nét in đang tạo cho bản vẽ hiện có hoặc lựa chọn Use this plot style for new and pre-Autocad 2007 drawings để cài nét in vừa mới tạo cho bản vẽ mới.
Sau khi chọn xong, click Finish.
3. setup chi tiết nét in

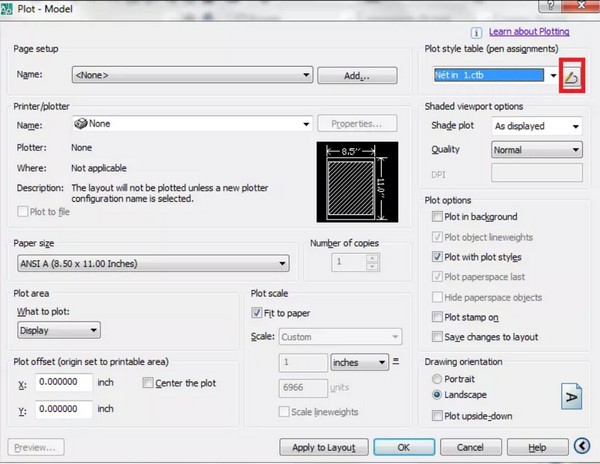

Trong cửa sổ Plot – Model các bạn bấm vào cây bút xuất hiện trong ô khoanh đỏ khi bạn tạo một Tab mưới với tên là “Nét in 1“

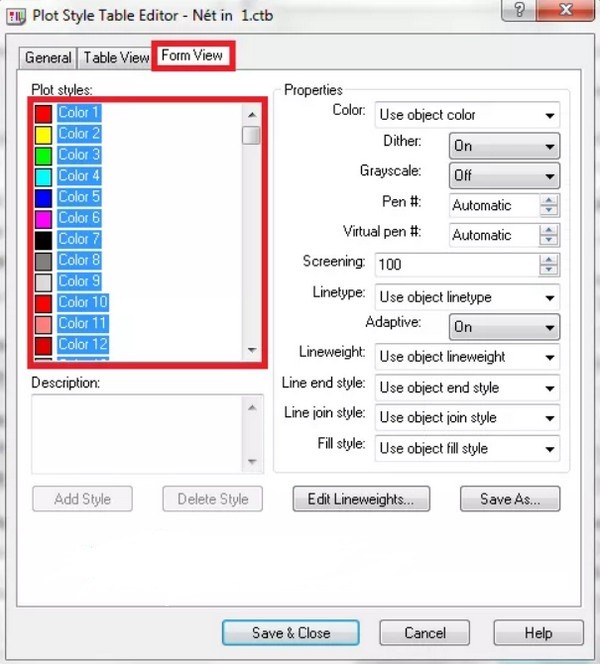

Cửa sổ Plot style table Editor -Nét in 1.ctb xuất hiện, chọn Form lượt xem. Với mục Plot phong cách các bạn giữ Shift và bấm chuột lựa chọn all các màu để k bỏ sót bất cứ màu nào vừa mới được dùng trong bản vẽ.
Trong thẻ Properties cần lưu ý:

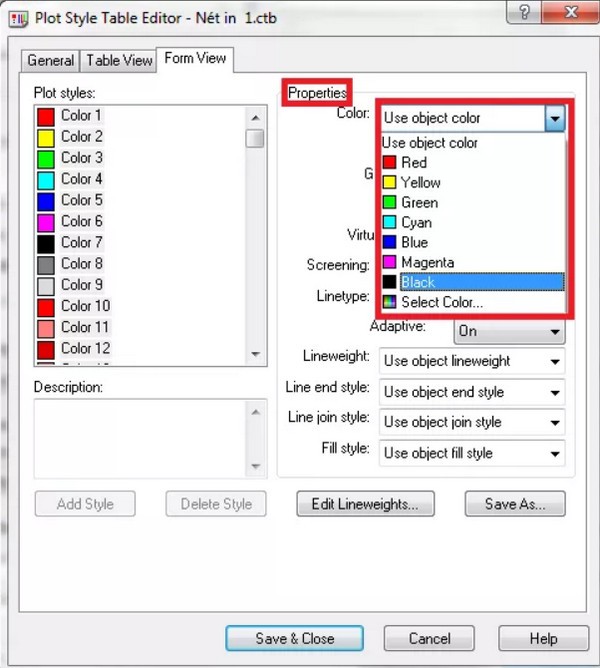

- Color chỉ màu nét in. click chuột vào mũi tên để hiên ra bảng lựa chọn và chọn Black để mặc định màu các nét khi in ra là là đen nếu bạn in máy in trắng đen, nếu in màu thì để Use object color

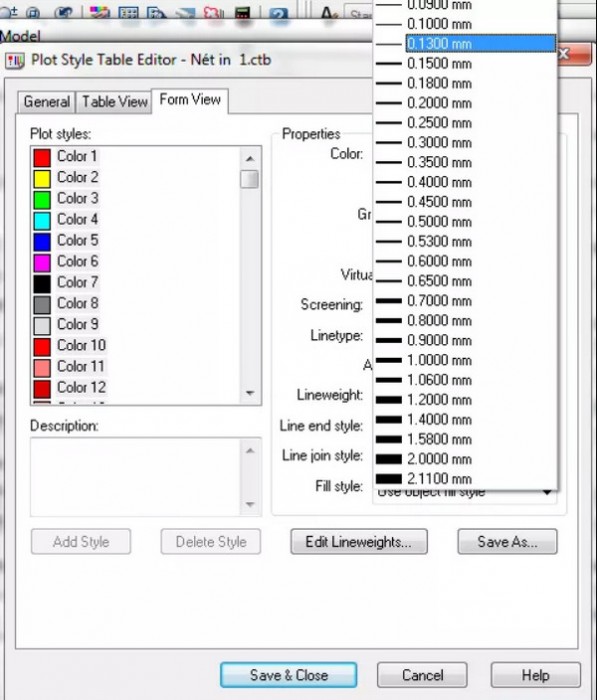

- Line Weight chỉ độ rộng nét vẽ. Hãy chọn nét vẽ có độ rộng 0.1300mm để ứng dụng cho tất cả các màu, các nét
Nếu cần in đậm đường nào, màu nào có thể chọn từng màu rồi chọn lại nét trong mục Line Weight để tăng độ đậm cho nét đó. Còn lại chúng ta để mặc định. Sau đó bấm Save & Close để đóng và lưu lại.
- Drawing orientation: setup in theo chiều của khổ giấy. Bạn có thể chọn Portrait, Landscape hoặc Plot upside-down (in theo thuận chiều hoặc ngược chiều)
4. chọn máy in

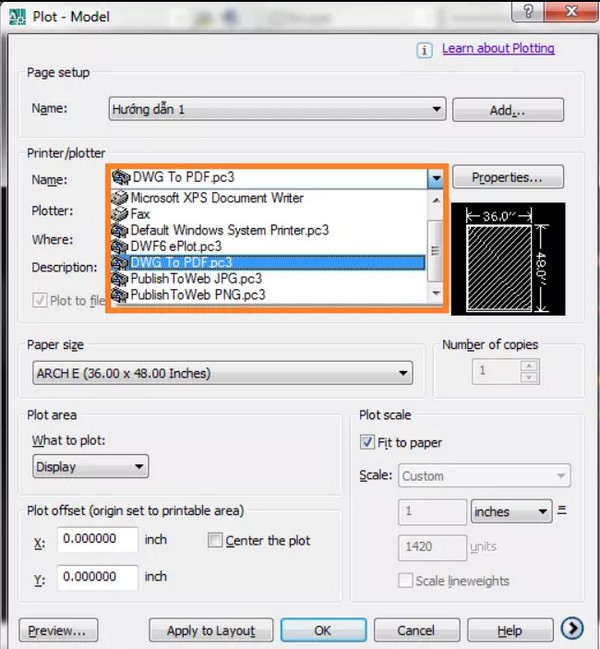

chọn đúng máy in vừa mới kết nối với máy tính vừa mới sử dụng. Nếu chưa muốn in luôn mà chỉ mong muốn xuất File PDF thì lựa chọn DWG lớn PDF.pc3
5. lựa chọn khổ giấy

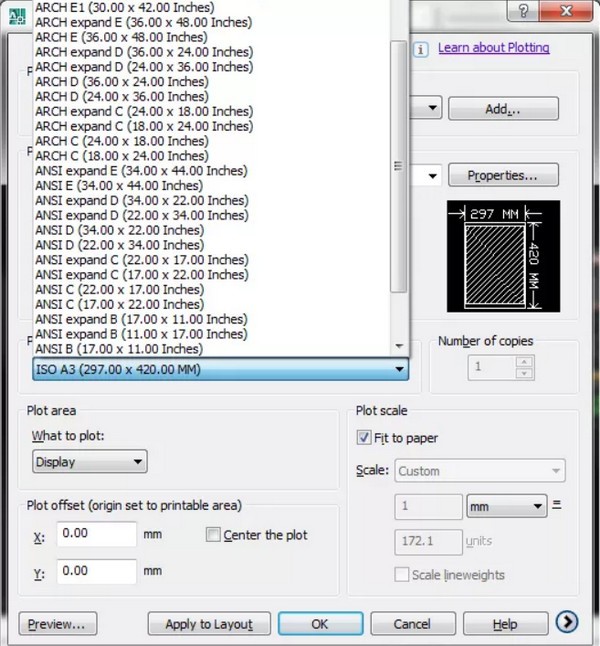

chọn khổ giấy vẽ tại mục Paper size bằng hướng dẫn chọn kích cỡ đúng với loại giấy in.
6. Plot area

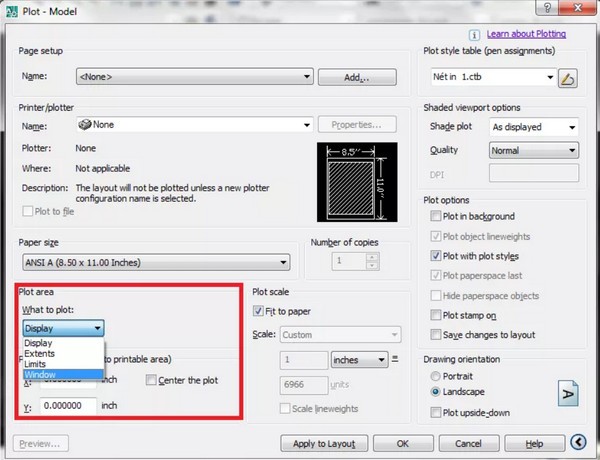

lựa chọn mục What to plot rồi click Window để lựa chọn vùng cần in bằng cách lấy chuột.
chọn Center the plot để căn chỉnh bản vẽ trước khi in. Sau đó click OK để hoàn tất việc in.
Trên đây là chỉ dẫn chi tiết cách in bản vẽ Cad. độc giả đủ nội lực thực hiện theo để in bản vẽ với chi tiết và độ nét giống như mong muốn. quá trình nhìn thấy post và thực hiện theo mẹo in bản vẽ cad đã hướng dẫn có gì thắc đắt tiền bạn đọc đủ sức để lại bình luận ở bên dưới.
